| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | InterLED |
| Certificación: | RoHS |
| Número de modelo: | BD3-3611XX-C11 |
| Cantidad de orden mínima: | 2000 |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 3-4 semanas |
| Clour: | Blanco, rojo, azul… | Montaje: | THT (tecnología del Por-agujero) |
|---|---|---|---|
| Función: | Gráficos | Color: | Todos los colores |
| Perno común: | Ánodo/cátodo comunes | Hecho adentro: | China |
| Curso de la vida: | 50000HOURS | OEM U ODM: | Sí, es cierto. |
| Uso: | Interior |

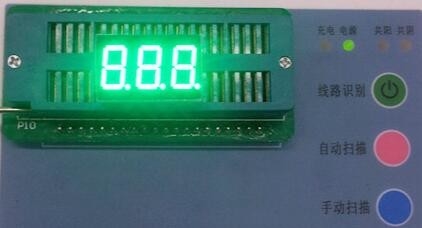

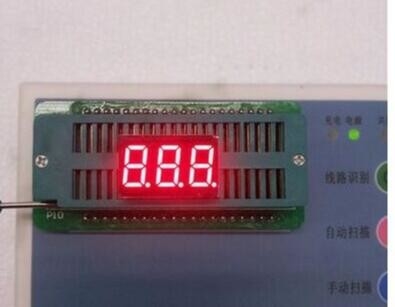

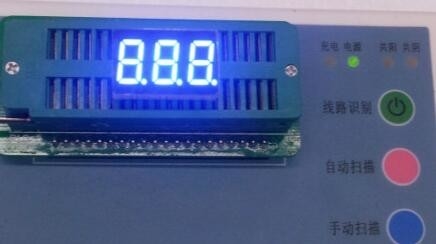

Pantalla de siete segmentos para interiores Smd de tres dígitos de 0,36 pulgadas
Características
• Altura de dígitos de 0,36 pulgadas (9,2 mm)
• Tiempo de elevación 30000 HRS
• RoHS.
• Bajo consumo de energía.
• Fácil montaje en placa de circuito impreso.
Descripciones
• Pantalla SMD de tres dígitos de 0,36 pulgadas
• Ánodo común o Cátodo común
• Color de emisión: verde puro, verde amarillo, amarillo, ámbar, naranja, rojo, rojo intenso
• Estándar: Cara gris, segmento blanco.
| ■ Clasificación máxima absoluta (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parámetro | Símbolo | color | Condición | Clasificación | Unidad | ||||||||||||||||||||||||||||||
| Disipación de potencia por segmento | PD | Azul | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Corriente directa por segmento | SI | Azul | ─ | 15 | mamá | ||||||||||||||||||||||||||||||
| Reducción de calificación de si por segmento | △SI | Azul | Ta≧25℃ | 0.20 | mamá/ | ||||||||||||||||||||||||||||||
| Corriente directa máxima por segmento | SI P | Azul | 1/10 Servicio 10KHz | 100 | mamá | ||||||||||||||||||||||||||||||
| Voltaje inverso por segmento | realidad virtual | Azul | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Rango de temperatura de funcionamiento | Para pr | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| Rango de temperatura de almacenamiento | Tstg | ─ | ─ | -35～+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Clasificación de las características eléctricas/ópticas (Ta=25 ℃): | |||||||||||||||||||||||||||||||||||
| Artículo | Símbolo | Ubicación | color | Condición de prueba | Clasificación | Unidad | |||||||||||||||||||||||||||||
| Tensión directa | FV | por segmento | Azul u otro | SI=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Corriente inversa | por segmento | Azul u otro | VR=5V | — | — | 100.0 | μ.A | ||||||||||||||||||||||||||||
| Intensidad luminosa | IV | por segmento | Azul u otro | SI=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Longitud de onda | λD | por segmento | Azul u otro | SI=5mA | — | 460 | — | Nuevo Méjico | |||||||||||||||||||||||||||
| Ancho medio de la línea espectral | △λ | por segmento | Azul u otro | SI=5mA | — | 20 | — | Nuevo Méjico | |||||||||||||||||||||||||||
| Relación de coincidencia de intensidad luminosa (segmento a segmento) | IV-M | — | — | SI=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Condiciones de soldadura: | |||||||||||||||||||||||||||||||||||
| soldadura manual | 295 ℃ ± 5 ℃ en 3 segundos | ||||||||||||||||||||||||||||||||||
| soldadura por inmersión | 260 ℃ ± 5 ℃ en 5 segundos | ||||||||||||||||||||||||||||||||||
| Soldadura automática | 70 ℃ ~ 80 ℃ en 30 segundos de soldadura 245 ℃ ± 5 ℃ en 5 segundos | ||||||||||||||||||||||||||||||||||
